淨化旋風除塵器工作原理

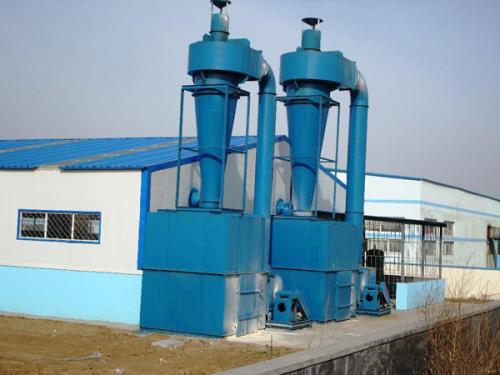

　　旋風除塵器於1885年開始使用，已發展成為多種形式。按氣流進入方式，可分為切向進入式和軸向進入式兩類。在相同壓力損失下，後者能處理的氣體約為前者的3倍，且氣流分布均勻。旋風除塵器[2] 是由進氣管、排氣管、圓筒體、圓錐體和灰鬥組成。旋風除塵器結構簡單，易於製造、安裝和維護管理，設備投資和操作費用都較低，已廣泛用於從氣流中分離固體和液體粒子，或從液體中分離固體粒子。在普通操作條件下，作用於粒子上的離心力是重力的5～2500倍，所以旋風除塵器的效率顯著高於重力沉降室。利用這一個原理基礎成功研究出了一款除塵效率為百分之九十以上的旋風除塵裝置。在機械式除塵器中，旋風式除塵器是效率最高的一種。它適用於非黏性及非纖維性粉塵的去除，大多用來去除5μm以上的粒子，並聯的多管旋風除塵器裝置對3μm的粒子也具有80～85%的除塵效率。選用耐高溫、耐磨蝕和腐蝕的特種金屬或陶瓷材料構造的旋風除塵器，可在溫度高達1000℃，壓力達500×105Pa的條件下操作。從技術、經濟諸方麵考慮旋風除塵器壓力損失控製範圍一般為500～2000Pa。因此，它屬於中效除塵器，且可用於高溫煙氣的淨化，是應用廣泛的一種除塵器，多應用於鍋爐煙氣除塵、多級除塵及預除塵。它的主要缺點是對細小塵粒(<5μm)的去除效率較低。旋風除塵器是除塵裝置的一類。除塵機理是使含塵氣流作旋轉運動，借助於離心力將塵粒從氣流中分離並捕集於器壁，再借助重力作用使塵粒落入灰鬥。旋風除塵器的各個部件都有一定的尺寸比例，每一個比例關係的變動，都能影響旋風除塵器的效率和壓力損失，其中除塵器直徑、進氣口尺寸、排氣管直徑為主要影響因素。在使用時應注意，當超過某一界限時，有利因素也能轉化為不利因素。另外，有的因素對於提高除塵效率有利，但卻會增加壓力損失，因而對各因素的調整必須兼顧。

　　旋風除塵器分類

　　①高效旋風除塵器，其筒體直徑較小，用來分離較細的粉塵，除塵效率在95%以上;

　　②大流量旋風除塵器，筒體直徑較大，用於處理很大的氣體流量，其除塵效率為50-80%以;

　　③通用型旋風除塵器，處理風量適中，因結構形式不同，除塵效率波動在70-85%之間，

　　④防爆型旋風除塵器，本身帶有防爆閥，具有防爆功能。

　　根據結構形式，可分為長錐體、圓筒體、擴散式、旁路型。

　　按組合、安裝情況分為內旋風除塵器、外旋風除塵器、立式與臥式以及單筒與多管旋風除塵器。

　　按氣流導入情況，氣流進入旋風除塵後的流路路線，以及帶二次風的形式可概括地分為以下兩種：

　　①切流反轉式旋風除塵器②軸流式旋風除塵器

　　在旋風除塵器尺寸和結構定型的情況下，其除塵效率關鍵在於運行因素的影響。

　　準備工作

　　1、檢查各連接部位是否連接牢固。

　　2、檢查除塵器與煙道，除塵器與灰鬥，灰鬥與排灰裝置、輸灰裝置等結合部的密閉性，消除漏灰、 漏氣現象。

　　3、關小擋板閥，啟動通風機、無異常現象後逐漸啟動。

　　技術要求

　　1、注意易磨損部位如外筒內壁的變化。

　　2、含塵氣體溫度變化或濕度降低時注意粉塵的附著、堵塞和腐蝕現象。

　　3、注意壓差變化和排出煙色狀況。因為磨損和腐蝕會使除塵器穿孔和導致粉塵排放，於是除塵效 率下降、排氣煙色惡化、壓差發生變化。

　　4、注意旋風除塵器各部位的氣密性，檢查旋風筒氣體流量和集塵濃度的變化。

　　旋風除塵器下部的嚴密性是影響除塵效率的又一個重要因素。含塵氣體進入旋風除塵器後，沿外壁自上而下作螺旋形旋轉運動，這股向下旋轉的氣流到達錐體底部後，轉而向上，沿軸心向上旋轉。旋風除塵器內的壓力分布，是軸向各斷麵的壓力變化較小，徑向的壓力變化較大(主要指靜壓)，這是由氣流的軸向速度和徑向速度的分布決定的。氣流在筒內作圓周運動，外側的壓力高於內側，而在外壁附近靜壓最高，軸心處靜壓最低。即使旋風除塵器在正壓下運動，軸心處也為負壓，且一直延伸到排灰口處的負壓最大，稍不嚴密，就會產生較大的漏風，已沉集下來的粉塵勢必被上升氣流帶出排氣管。所以，要使除塵效率達到設計要求， 就要保證排灰口的嚴密性，並在保證排灰口的嚴密性的情況下，及時清除除塵器錐體底部的粉塵，若不能連續及時地排出，高濃度粉塵就會在底部流轉，導致錐體過度磨損。

　　防止漏風

　　旋風式除塵器一旦漏風將嚴重影響除塵效果。據估算，除塵器下錐體處漏風1%時除塵效率將下降5%;漏風5%時除塵效率將下降30%。旋風式除塵器漏風有三種部位：進出口連接法蘭處、除塵器本體和卸灰裝置。引起漏風的原因

　　如下：

　　1)連接法蘭處的漏風主要是螺栓沒有擰緊、墊片厚薄不均勻、法蘭麵不平整等引起的。

　　2)除塵器本體漏風的主要原因是磨損，特別是下錐體。據使用經驗，當氣體含塵質量濃度超過10g/m3時，在不到100天時間裏可以磨壞3mm的鋼板。

　　3)卸灰裝置漏風的主要原因是機械自動式(如重錘式)卸灰閥密封性差。

　　預防關鍵部位磨損

　　影響關鍵部磨損的因素有負荷、氣流速度、粉塵顆粒，磨損的部位有殼體、圓錐體和排塵口等。防止磨損的技術措施包括：

　　1)防止排塵口堵塞。主要方法是選擇優質卸灰閥，使用中加強對卸灰閥的調整和檢修。

　　2)防止過多的氣體倒流入排灰口。使用的卸灰閥要嚴密，配重得當。

　　3)經常檢查除塵器有無因磨損而漏氣的現象，以便及時采取措施予以杜絕。

　　4)在粉塵顆粒衝擊部位，使用可以更換的抗磨板或增加耐磨層。

　　5)盡量減少焊縫和接頭，必須有的焊縫應磨平，法蘭止口及墊片的內徑相同且保持良好的對中性。

　　6)除塵器壁麵處的氣流切向速度和入口氣流速度應保持在臨界範圍以內。

　　避免粉塵堵塞和積灰

　　旋風式除塵器的堵塞和積灰主要發生在排塵口附近，其次發生在進排氣的管道裏。

　　1)排塵口堵塞及預防措施。引起排塵口堵塞通常有兩個原因：一是大塊物料或雜物(如刨花、木片、塑料袋、碎紙、破布等)滯留在排塵口，之後粉塵在其周圍聚積;二是灰鬥內灰塵堆積過多，未能及時排出。預防排塵口堵塞的措施有：在吸氣口增加一柵網;在排塵口上部增加手掏孔(孔蓋加墊片並塗密封膏)。

　　2)進排氣口堵塞及其預防措施。進排氣口堵塞現象多是設計不當造成的——進排氣口略有粗糙直角、斜角等就會形成粉塵的粘附、加厚，直至堵塞。
